大車防風抗滑裝置的設計計算

設計參數:

整機自重G=50t；軌道最大坡度0.003；非工作狀態下最大風壓400N/m²；大車沿軌道方向防風面積約50m²。最大風力9級，最大風速21.3m/s。

注意：防風抗滑裝置的上閘動作應稍后于運行機構制動器的上閘動作，防風抗滑裝置的松閘動作應稍前于運行機構制動器的松閘動作。

一.防風抗滑裝置的設計要求

防風抗滑裝置應保證其抗滑力足以使起重機能夠在非工作狀態的順坡、最大風力作用下保持不動。在計算抗滑力時，忽略運行機構制動器和車輪輪緣對軌道側面附加摩擦阻力的影響。

抗滑力F_K由下式計算：

（N）

1.非工作狀態下沿軌道方向作用在起重機上的最大風力

            （N）

2.在軌道最大坡度時，由起重機自重產生的下滑力

              （N）

3.起重機的運行摩擦阻力

             （N）

（N）

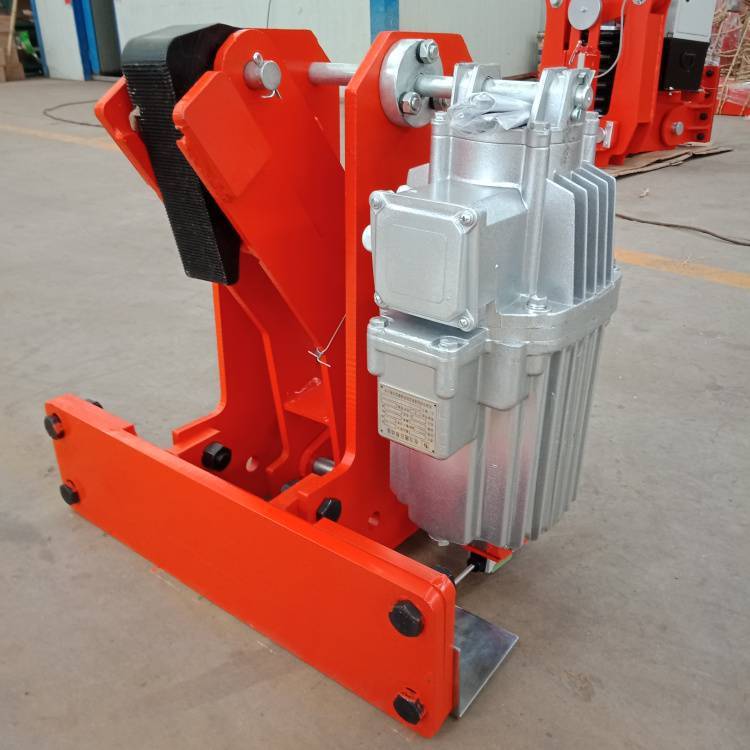

故選用2臺型號為DJT-50型的電動夾軌器，單臺防滑力不小于50kN。

一般情況下，特別是大型起重機，應選用自動作用的防風抗滑裝置，以確保在斷電和暴風突發時起重機不會滑動。錨定裝置一般只作為補充裝置用來預防有預報的特大暴風。
